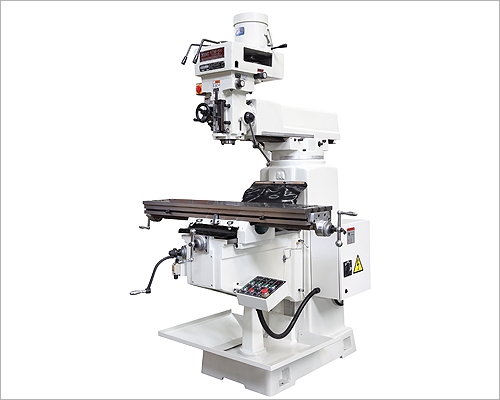

KTM-5H |
 |
| 特性： |
| 5H：左右(X轴)导轨为燕尾导轨，上下(Z轴)与前后(Y轴)导轨采方型导轨 |
- 高刚性铸件体
整机铸件用高刚性高级铸铁铸造，主机座内部经过特殊处理，经过精确计算和长期使用验证，变形度小，好稳定性。
- 传动导轨
导轨精经热处理后研磨，搭配Turcite –B与手工铲刮保证工作台在负荷的情况下，减低阻尼系数，确保工作台之平稳运行与切削精度。
- 上下快速进给机构
标配上下快速进给机构，方便快速对刀与工件之更换等整备工作，提高生产效益。
- 高精度之主轴设计
本机主轴搭配CP4级精密斜角滚珠轴承与动平衡后，安装于机头座上，保证主轴之运转平稳。
|
|
|
| 规格参数： |
| 项目 |
单位 |
KTM-5H |
| 工作台尺寸(宽*长) |
mm |
305×1370 |
| 工作台负载 |
kgs |
350 |
| (未安装进刀器)X/Y/Z三轴行程 |
mm |
1050/420/480 |
| (安装自动进刀器)X/Y/Z三轴行程 |
mm |
815/390/480 |
| 铣头旋转角度 |
|
45°(前/后 左/右) |
| 伸出臂行程 |
mm |
620 |
| 主轴升降套行程 |
mm |
150 |
| 主轴自动进给 |
mm/rev |
0.045/0.08/0.15 |
| 主轴锥度 |
|
NT40 |
| 主轴马力 |
hp |
5 |
| 主轴转速(50Hz) |
rpm |
70-3600,10速 |
| 机械净重 |
kgs |
1460 |
| 包装尺寸(长*宽*高) |
mm |
1750×1600×2100 |
|
|
|
|
 |
