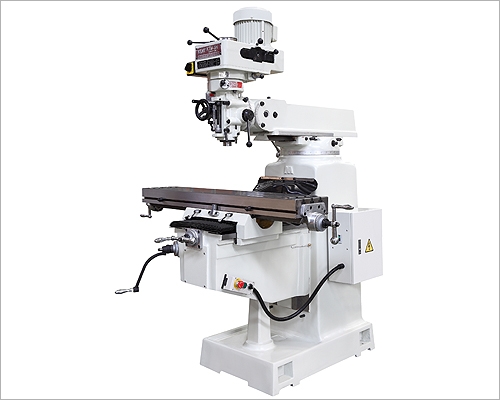

KTM-3H/4H |
 |
| 特性： |
3H：左右(X轴)与上下(Z轴)导轨为燕尾导轨，前后(Y轴)导轨采方型导轨
4H：左右(X轴)导轨为燕尾导轨，上下(Z轴)与前后(Y轴)导轨采方型导轨 |
- 高刚性铸件体
整机铸件用高刚性高级铸铁铸造，主机座内部经过特殊处理，经过精确计算和长期使用验证，变形度小，好稳定性。
- 传动导轨
导轨精经热处理后研磨，搭配Turcite –B与手工铲刮保证工作台在负荷的情况下，减低阻尼系数，确保工作台之平稳运行与切削精度。
- 高精度之主轴设计
本机主轴搭配CP4级精密斜角滚珠轴承与动平衡后，安装于机头座上，保证主轴之运转平稳。
|
|
|
| 规格参数： |
| 项目 |
单位 |
KTM-3H/4H |
| 工作台尺寸(宽*长) |
mm |
254×1270 |
| 工作台负载 |
kgs |
300 |
| (未安装进刀器)X/Y/Z三轴行程 |
mm |
840/390/320 |
| (安装自动进刀器)X/Y/Z三轴行程 |
mm |
805/360/320 |
| 铣头旋转角度 |
|
45°(前/后 左/右) |
| 伸出臂行程 |
mm |
540 |
| 主轴升降套行程 |
mm |
127 |
| 主轴自动进给 |
mm/rev |
0.045/0.086/0.142 |
| 主轴锥度 |
|
R8,NT30 |
| 主轴马力 |
hp |
3 |
| 主轴转速(50Hz) |
rpm |
65-4660,16速 |
| 机械净重 |
kgs |
1100 |
| 包装尺寸(长*宽*高) |
mm |
1700×1600×2000 |
|
|
|
|
 |
