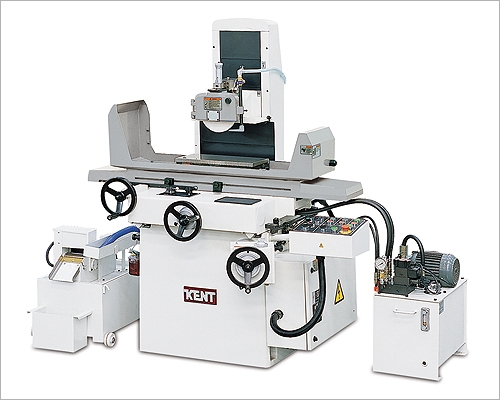

KGS-250H/AH/AHD
特性:
H:左右单轴自动,可依工作需求以手工操控前后及上下进给,操作方便
AH:前后及左右两轴自动,可依工作需求以手工操控上下进给,操作方便
AHD:前后、左右及上下三轴均为自动操作,上下进给可先预设进给量和进给次数,工作完毕后机床自动停止
高刚性铸件体
主机座、工作台、滑座、立柱及机头等各重要铸件体均采用高级铸铁,并经由有限元分析与计算,达到刚性倍增与质量的工程需求,每件铸件均经过内应力消除处理,确保长久不变形,并具极佳的抗弯及抗扭应力,确保机床长时间之研削精度。
工作台滑动钢珠导轨结构
工作台采用高硬度的钢导轨,经过精密配对磨削,配合经过机器筛选的进口高精度钢珠,运动轻巧,磨损小,提高工作效率,降低操作人员的劳动强度。
独立式油压系统
单缸驱动式,配合独立式油压系统之设计,使工作台具7-25m/min多段可调之速度与低震动之特性,适合多种用途之加工,选用日本制高质量油封,确保滑动顺畅及使用寿命。
高精度之弹统式主轴
本公司之每一支主轴完全由台湾建德本厂自行研发与制作,从外管之原料开始至组装(除进口轴承外),在温控及无尘车间装配,决不外包,正因在这样严格的生产条件下,主轴受温度变化影响小,噪音低及无振动,能够提供多年的服务而不产生问题。 本机台并采用弹统式主轴之设计,搭配CP4级精密斜角滚珠轴承、V3级低振动马达与动平衡后,安装于机头座上,保证主轴之偏转远低于 0.002mm.。
手动润滑系统
采手动润滑装置,各传动螺杆和滑动面均可得到最佳之润滑,不仅环保,也节省润滑油之不必要支出。
电气控制系统
专业设计电气控制系统,符合CE安全要求,采用国际知名品牌的电气组件,工作可靠,噪音低,震动小,可靠保证高精度磨削的需要。
图型化操作面板
操作面板箱采固定式设计,操控完全集中于操作面板上,符合人体工学;操作面版采图型化设计,功能一目了然,操作简便易学。
?
?
规格参数:
?
项目
单 位
KGS-250H
KGS-250AH
KGS-250AHD
能力
工件台面尺寸(长x宽)
mm
460x200
工件台最大移动量
左右
mm
540
前后
mm
260
工作台面至主轴中心最大距离
mm
470
工作台最大承载重量(含磁盘)
Kgs
100
工作台及前后进给
工作台T 型槽
mmxN
14x1
工作台速度
M/min
7–25
前后手轮进刀
一格
mm
0.02
一圈
mm
4
?前后自动进给量
mm
–
0.1–8
0.1–8
前后快速量
50 Hz
mm/min
–
790
790
60 Hz
mm/min
–
950
950
上下进给
上下手轮进给量
一格
mm
0.01
一圈
mm
2
上下自动进给量
mm
–
–
0.002–0.02
上下快速移动量
mm/min
–
–
–
砂轮主轴
砂轮尺寸(外径x厚度 x内径)
mm
Φ205x6-20xΦ31.75
主轴转速
50 Hz
rpm
2850
60 Hz
rpm
3360
马达
主轴马达
hp
2
前后马达
W
–
40
40
上下马达
hp
–
–
–
油压马达
hp
1
冲水马达
hp
1/8
吸尘马达
hp
3/4
尺寸重量
机器高度
mm.
1775
占地面积(长x宽)
mm.
1800x1400
机器重量(净重/毛重)
Kgs.
1100/1300
1300/1500
