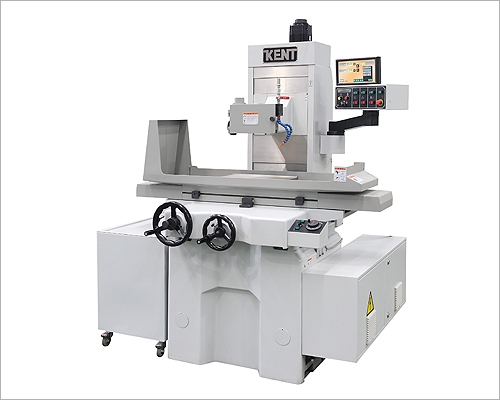

KGS-52M1
特性:
M1:三轴为全手动,可依工作需求以手工操控左右、前后及上下进给,上下采伺服马达驱动,上下位置以高精度光栅尺显示与MPG微进给,进给精度可达0.001mm,进给精度与准确性高
高刚性铸件体
铸件体经由工程仿真分析(cosmos)计算,立柱及机头采双层璧设计,具高抗弯与抗扭刚性。
稳定的三轴导轨
左右采复列滚珠导轨结构,手动操作轻便;前后轴采双V贴特佛龙滑动导轨;上下轴采SP级超精密级线性滚动导轨,具高精度、高稳定性与操作便利性。
高精度光栅尺定位的上下传动系统
上下轴采C3级滚珠丝杆,搭配SP级高精密线性滑轨,配合伺服马达驱动,上下轴位置以高精度光栅尺显示与MPG微进给,最小微进给可达0.001mm,进给精度与准确性高,适合高精度研削。
高精度之弹统式主轴
本公司之每一支主轴完全由台湾建德本厂自行研发与制作,从外管之原料开始至组装(除进口轴承外),在温控及无尘车间装配,决不外包,正因在这样严格的生产条件下,主轴受温度变化影响小,噪音低及无振动,能够提供多年的服务而不产生问题。 本机台并采用弹统式主轴之设计,搭配CP4级精密斜角滚珠轴承、V3级低振动马达与动平衡后,安装于机头座上,保证主轴之偏转远低于 0.002mm.。
自动润滑系统
采循自动润滑装置,各传动螺杆和滑动面均得到最佳之润滑,润滑系统配有自我检测功能,当油罐内液位降低到设定位置时,液位开关发出警报。
电气控制系统
专业设计电气控制系统,符合CE安全要求,采用国际知名品牌的电气组件,工作可靠,噪音低,震动小,可靠保证高精度磨削的需要。
图型化操作面板
操作面板箱采固定式设计,操控完全集中于操作面板上,符合人体工学;操作面版采图型化设计,功能一目了然,操作简便易学。
规格参数:
项目
单位
KGS-52M1
能力
工作台面尺寸(長×寬)
mm
500×200
工作台最大移動量
左右
mm
550
前後
mm
220
工作台面至主軸中心最大距離
mm
450(575 OP.)
工作台最大承載重量(含磁盤)
kgs
150
工作台及前後進給???
工作台速度
M/min
-
前後手輪進給量
1格
mm
0.02
1圈
mm
5
前後自動進給量
mm
-
前後微調進給量
1格
mm
-
1圈
mm
-
上下進給
上下MPG手輪進给量
1格
mm
0.001/0.01/0.1
1圈
mm
0.1/1/10
上下自动进给量
mm
-
上下快速移动量
mm/min
300
砂輪主軸
砂輪尺寸
mm
Φ205×18×Φ31.75
主軸轉速
r.p.m
2850
馬達
主軸馬達
HP
3
上下驅動馬達
KW
1(AC Servo)
前後驅動馬達
W
-
油壓馬達
HP
-
尺寸重量
機器高度
mm
1920
占地面積(長×寬)
mm
2450×1800
淨重/毛重
kgs
1400/1500
